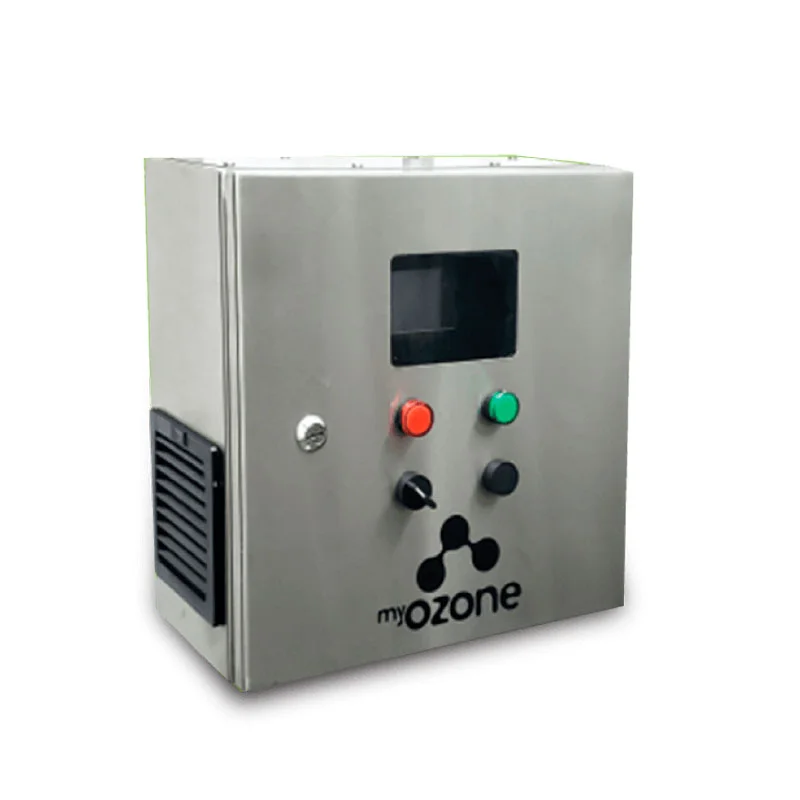

P10i
Gerador de ozônio inteligente

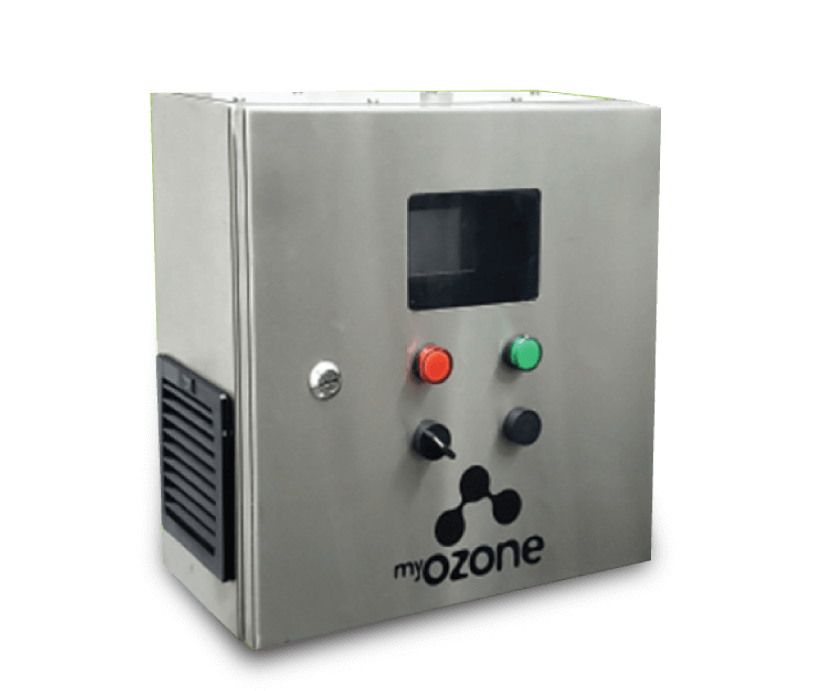

O Gerador de Ozônio Inteligente P10i é um equipamento industrial que utiliza tecnologia de corona para geração de ozônio.
Indicado para empresas que necessitam de um equipamento confiável com boa produção de ozônio, baixo consumo de energia e oxigênio. Isto se deve ao fato da tecnologia de corona desenvolvida pela myOZONE combinada a um circuito inteligente ser mais eficiente que a tecnologia de corona convencional.
Características
Projeto avançado elimina a possibilidade de vazamento de ozônio no gabinete ou acessórios. Todos os materiais metálicos são de inox ou alumínio naval e os não-metálicos são resistentes a oxidação por ozônio.
Revestimento isolante da célula grau militar elimina os problemas associados com a condensação e mofo, em ambientes de grande umidade bem como retardar os danos causados pela exposição acidental ozônio.
Projeto resulta em alta concentração, redução dos níveis de alta tensão e a operação mais eficiente.
Produção de ozônio instantânea não necessitando tempo de aquecimento.
Produção de ozônio ajustável no painel CLP incorporado ao equipamento de fácil aprendizado e comandos intuitivos.
O Gerador de Ozônio Inteligente P10i é montado, testado e calibrado (acompanha laudo de calibração), inclui célula, placa controladora, inversor de frequência e sistema de refrigeração por cooler. O projeto utiliza materiais de primeira qualidade e usinagem para o máximo desempenho e eficiência.
O controle e interface por painel eletrônico de LCD estão disponíveis neste produto no gabinete portátil.
Voltagem de trabalho 220V (necessita aterramento elétrico).
Conexão de inox para entrada e saída de ozônio de aço inox , 1/4″ NPT.
Todas as partes elétricas são isoladas para garantir o mais alto nível de segurança, qualidade, confiabilidade e consistência do produto.
Especificação técnica
- Tecnologia de geração O3: Corona
- Vazão: 5L/min (6,8g/h) – 10L/min (9,8g/h) – 20L/min (18,3g/h)
- Voltagem: 220 – 240v (50 – 60Hz)
- Potência: 150wats
- Concentração O3: 77g/m³ (1LPM) – 32g/m³ (5LPM) – 24g/m³ (10LPM)
- Produção O3: 9,8g/h (10LPM) – 18,3g/h (20LMP)
- Controle de Potência: Digital via microcontrolador
- Célula: Quartzo (97% de pureza)
- Pressão: 1 – 2 bar
- Controle de O3: Via painel IHM do equipamento
Gerador Inteligente
O Controlador Lógico Programável – CLP incorporado nos geradores de ozônio da myOZONE® pode ser definido como um “computador” capaz de executar diversas funções previamente programadas e salvas na memória do equipamento.
No mundo da automação, consiste em dar um cérebro para um corpo mecânico e dali então dar vida ao equipamento, dessa forma através da programação criada pela myOZONE®, o sistema controla, informa e registra tarefas programadas podendo ser facilmente monitoradas e customizadas pelo próprio usuário, fazendo assim com que se tenha total domínio de todo o processo.
O equipamento permite criar programas e salvar em sua memória podendo escolher parâmetros customizáveis que permite a execução de rotinas programadas sem interferência humana.
Calibração
Todos os geradores de ozônio P100 acompanham um laudo de calibração emitido pela myOZONE.
O método de medição para a determinação de produção de ozônio (Método Kl) foi estabelecido por membros do comitê de garantia de qualidade da Associação Internacional de Ozônio (IOA).
São medidos os valores de concentração (g/m³) e produção de ozônio por hora (g/h) com o equipamento em funcionamento variando as configurações de controle de potência de 10% à 100% para cada vazão de oxigênio. O técnico calibrador da myOZONE lê os valores de concentração apresentadas no Monitor de Ozônio e atualiza a tabela de valores diretamente no firmware do gerador.
Preparado para ambientes agressivos

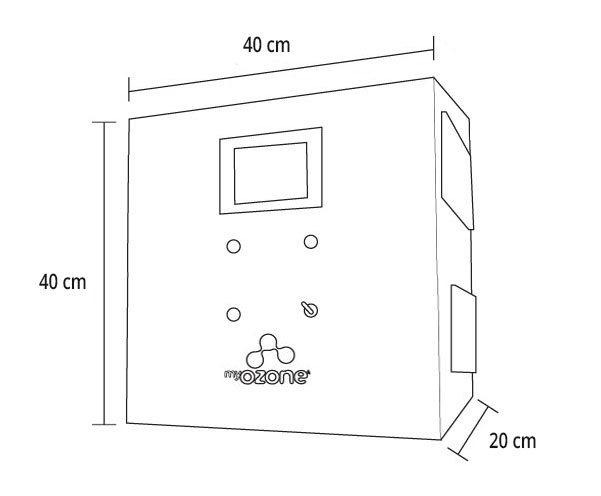

Os geradores P10i são montados em painéis de aço inox 316 com acabamento sanitário e possui grau de proteção IP54.
Os níveis de classes de proteção IP são padrões internacionais definidos pela norma IEC 60529 para classificar e avaliar o grau de proteção de produtos eletrônicos fornecidos contra intrusão (partes do corpo como mãos e dedos), poeira, contato acidental e água.

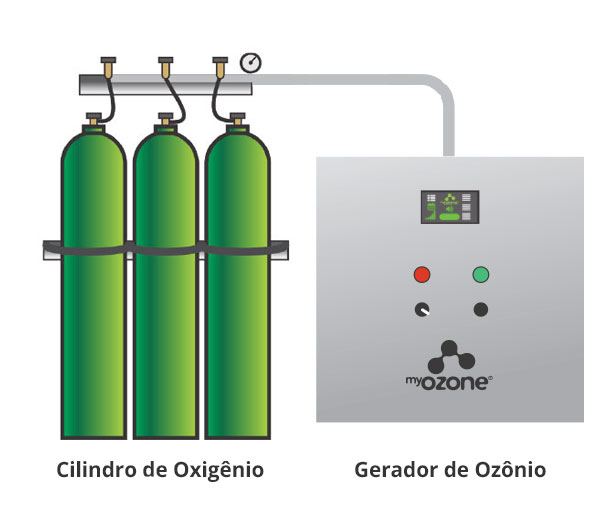

Cilindro de oxigênio
A fonte de oxigênio compatível com gerador de ozônio é um dos fatores mais importantes para garantir a qualidade e a concentração do gás produzido pelo equipamento.
Existem dois tipos de oxigênio industrial: de baixa pureza (93%) ou alta pureza (99%). São fornecidos através de cilindros contendo 10m³/cada (10.000Litros de O2) ou vendidos a granel através de tanques instalados na empresa e recarregados por um veículo da distribuidora.
Concentrador de oxigênio
Estes equipamentos são de uso doméstico e não foram construídos para trabalhar em áreas críticas (área molhada, excesso de poeira e temperaturas altas). Devem ser instalados em local fresco e arejado. Dependendo da utilização estes equipamentos podem não atender a demanda e ser necessário utilizar um concentrador de uso industrial.
Principais funções

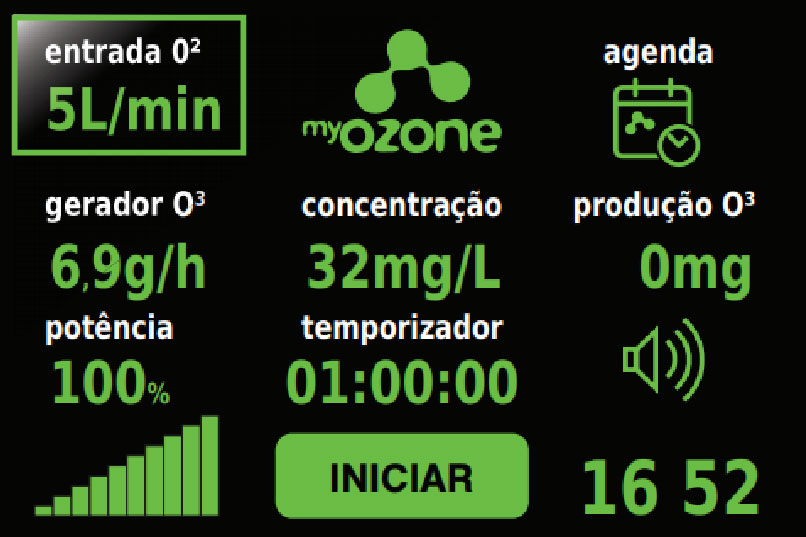

Vazão de Oxigênio
O equipamento permite com que o usuário escolha a vazão de oxigênio em que deseja trabalhar.

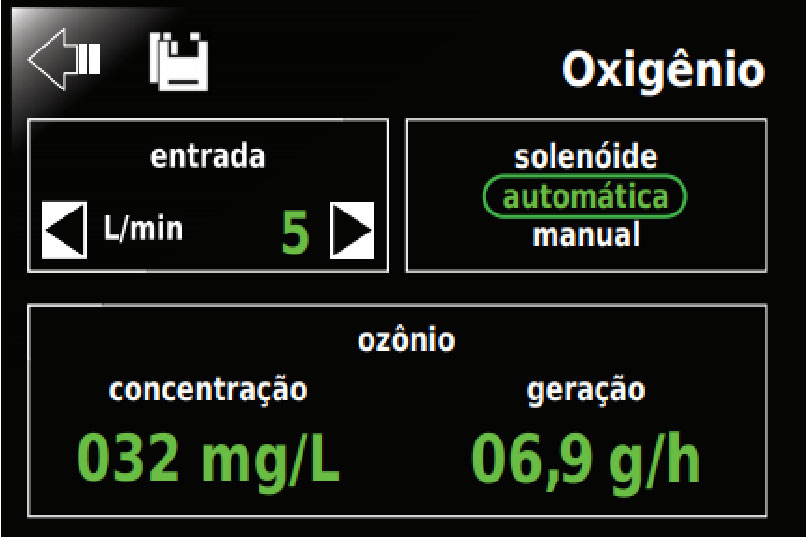

Configurando a vazão de oxigênio
Com a vazão selecionada o gerador informará automaticamente a concentração e geração de ozônio.

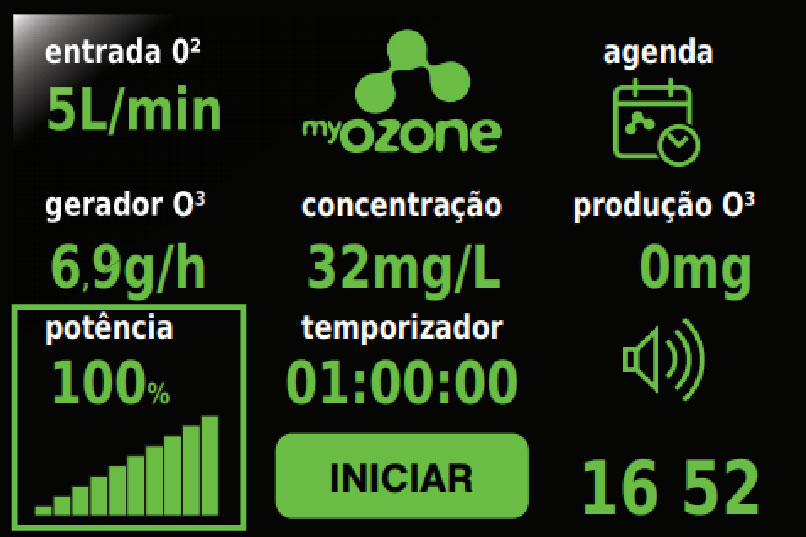

Potência
O equipamento permite com que o usuário escolha a potência que deseja trabalhar. Com a potência selecionada, o sistema informará automaticamente a concentração e geração de ozônio.

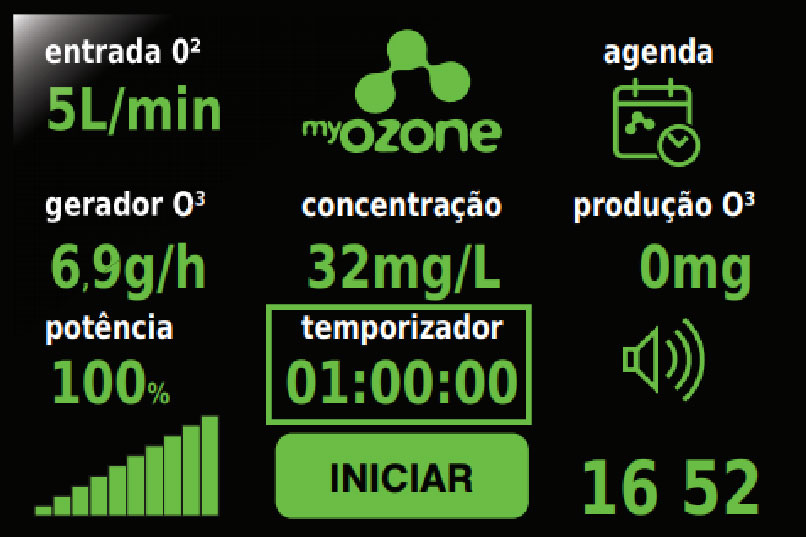

Modo de Operação
Neste campo o usuário poderá configurar o modo de trabalho: Temporizador ou Cronômetro.

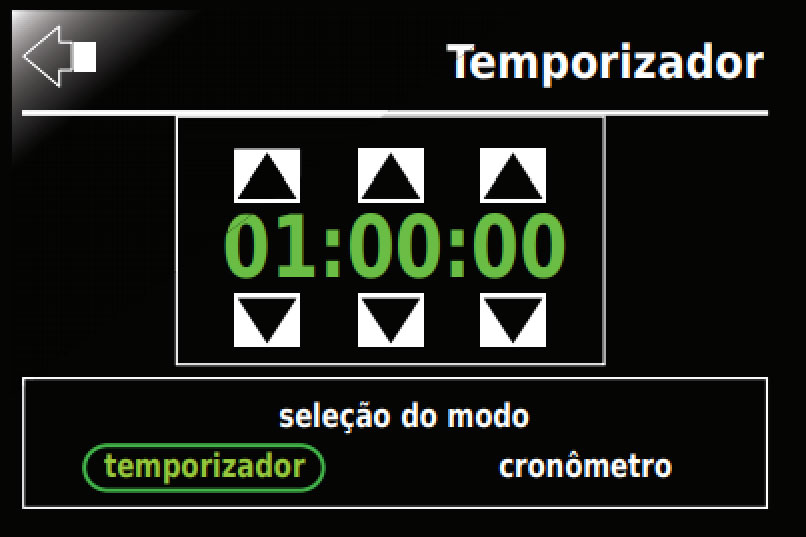

Configurando modo de operação
No modo temporizador o usuário poderá escolher o tempo de trabalho em que o gerador de ozônio funcionará.

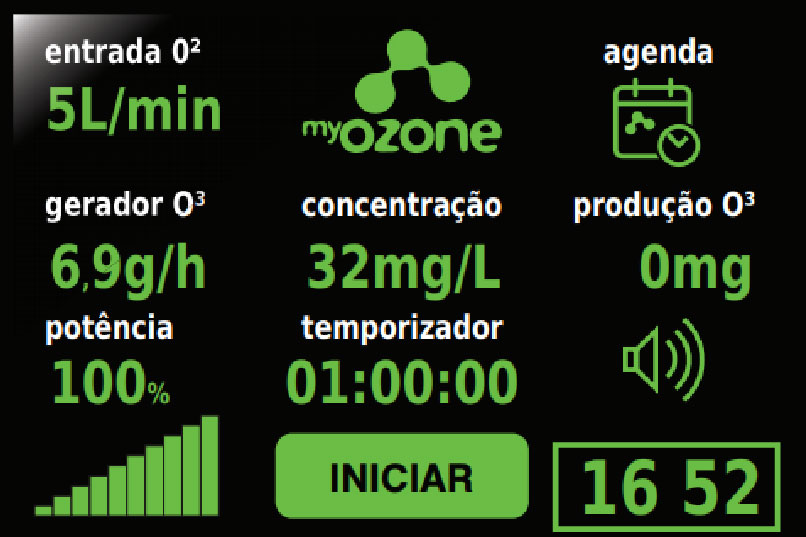

Relógio
O equipamento possui um relógio interno. Selecionando este campo, o usuário poderá entrar na tela de configuração.

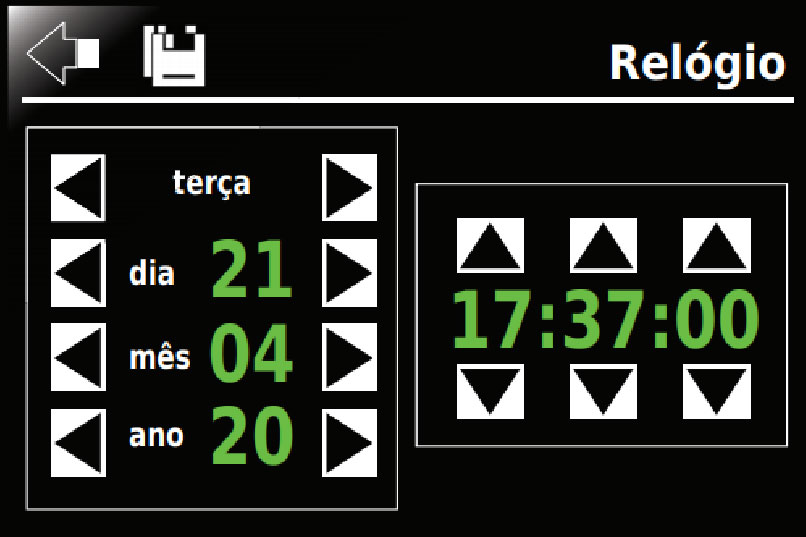

Configurando o relógio
Nesta tela o usuário poderá configurar o relógio do equipamento.

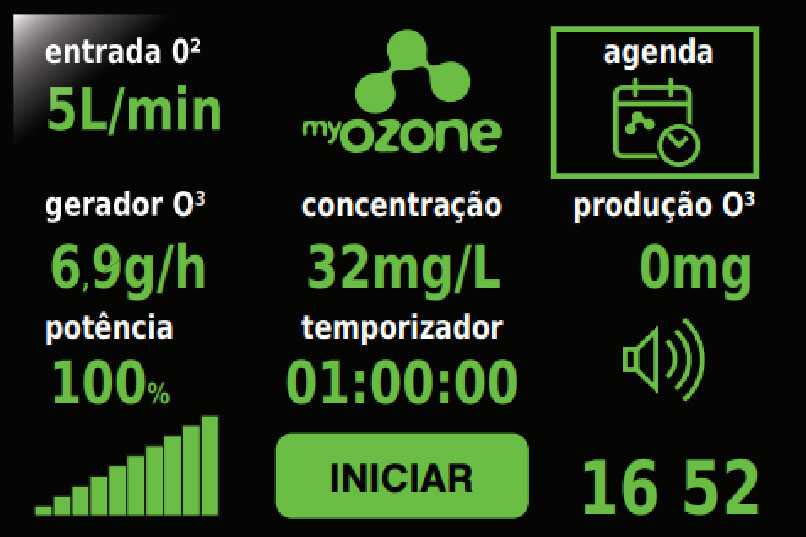

Modo agenda
Neste campo o usuário criar um programa agendando tarefas.

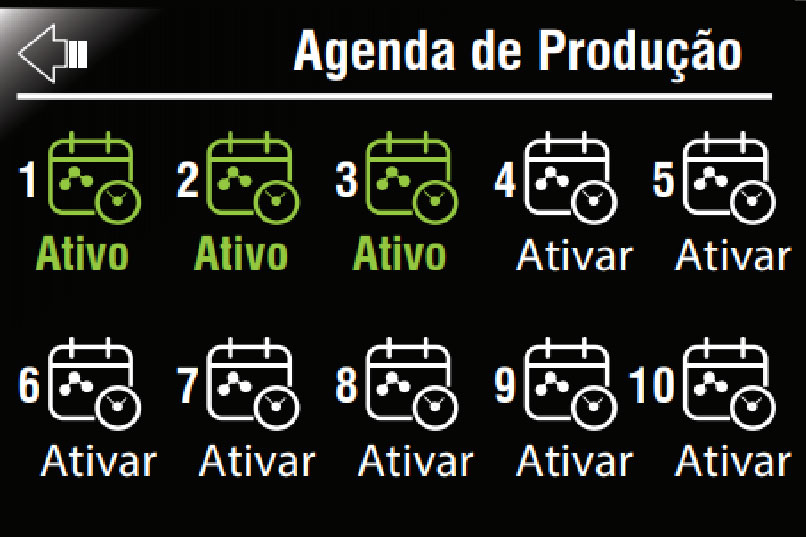

Agenda de produção
Neste campo o usuário criar até 10 programas de tarefas automáticas para que o gerador execute-as sem interferência humana.

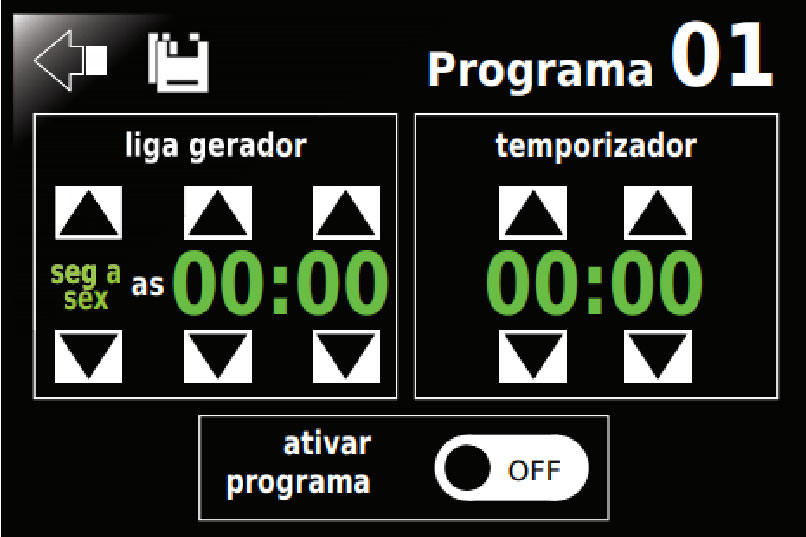

Programando tarefas
De forma intuitiva, a CLP permite programar tarefas e escolher os dias da semana, horário de início e tempo de funcionamento.
